SQobold – モバイル音振動測定用4チャンネルデータ収集システム

SQobold – data acquisition system for mobile sound and vibration measurement
SQobold – data acquisition system for mobile sound and vibration measurement
SQobold – data acquisition system for mobile sound and vibration measurement

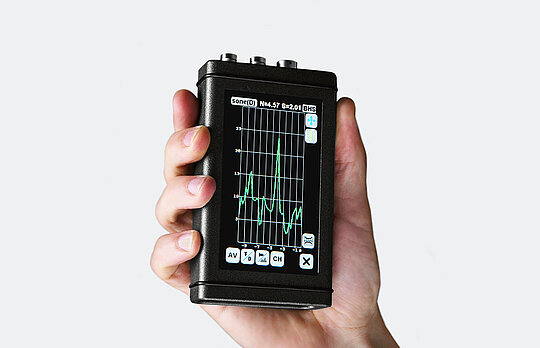

SQobold は先進的な音振動測定用のコンパクトかつポータブルの4チャンネルデータ収集システムです。

車速、エンジンRPM 等の自動車の信号に対応するCAN...

SQobold は先進的な音振動測定用のコンパクトかつポータブルの4チャンネルデータ収集システムです。

車速、エンジンRPM 等の自動車の信号に対応するCAN FD/OBD-II もサポートしています。

それだけでなく、この多目的の単体システムはまた高信頼性の音圧レベルメーターでもあり、物理的、心理音響的パラメターとも可視化が可能です。心理音響側面は指令や規則によりノイズ評価の為のますます重要な基準になってきています。 DIN 45631/A1 や 45692 の標準規格によるラウドネスやシャープネスの心理音響現象と同様に正確かつ簡単にコンベンショナルな音圧レベルのモニタリングが可能です。バッテリーは最大 6 時間持続し 、14.3 cm のコンパクトサイズと 485 g の軽量により SQobold をどこにでも持ち運び可能です。

オンライン FFT 分析ツールにより、収集した信号のスペクトルを現場にいながらにして表示させることが可能です。音圧レベル vs 時間、1/3 オクターブ、その他の FFT ベースの分析が可能です。

さらに ラウドネス vs 時間、シャープネス vs 時間、スペシフィックラウドネスなどの心理音響測定も可能です。

SQobold により、音のみでなく録音データと同期して画像の記録も可能です。測定プロセスを動画や静止画でドキュメンテーション化することも可能です。内蔵 GPS レシーバーが個々の測定の時間と場所も記録保存します。

更なる情報 少なく表示く

SQobold は先進的な音振動測定用のコンパクトかつポータブルの4チャンネルデータ収集システムです。

車速、エンジンRPM 等の自動車の信号に対応するCAN FD/OBD-II もサポートしています。

それだけでなく、この多目的の単体システムはまた高信頼性の音圧レベルメーターでもあり、物理的、心理音響的パラメターとも可視化が可能です。心理音響側面は指令や規則によりノイズ評価の為のますます重要な基準になってきています。 DIN 45631/A1 や 45692...

SQobold は先進的な音振動測定用のコンパクトかつポータブルの4チャンネルデータ収集システムです。

車速、エンジンRPM 等の自動車の信号に対応するCAN FD/OBD-II もサポートしています。

それだけでなく、この多目的の単体システムはまた高信頼性の音圧レベルメーターでもあり、物理的、心理音響的パラメターとも可視化が可能です。心理音響側面は指令や規則によりノイズ評価の為のますます重要な基準になってきています。 DIN 45631/A1 や 45692 の標準規格によるラウドネスやシャープネスの心理音響現象と同様に正確かつ簡単にコンベンショナルな音圧レベルのモニタリングが可能です。バッテリーは最大 6 時間持続し 、14.3 cm のコンパクトサイズと 485 g の軽量により SQobold をどこにでも持ち運び可能です。

オンライン FFT 分析ツールにより、収集した信号のスペクトルを現場にいながらにして表示させることが可能です。音圧レベル vs 時間、1/3 オクターブ、その他の FFT ベースの分析が可能です。

さらに ラウドネス vs 時間、シャープネス vs 時間、スペシフィックラウドネスなどの心理音響測定も可能です。

SQobold により、音のみでなく録音データと同期して画像の記録も可能です。測定プロセスを動画や静止画でドキュメンテーション化することも可能です。内蔵 GPS レシーバーが個々の測定の時間と場所も記録保存します。

更なる情報 少なく表示く

ハイライト

  • ポータブル音震動測定分析
  • 分析機能搭載、超コンパクトバイノーラル録音再生システム  (14.3 cm、485 g)
  • 音圧レベル測定と心理音響分析も可能
  • バッテリー寿...
  • ポータブル音震動測定分析
  • 分析機能搭載、超コンパクトバイノーラル録音再生システム  (14.3 cm、485 g)
  • 音圧レベル測定と心理音響分析も可能
  • バッテリー寿命 最大6 時間
  • 静電容量タッチスクリーン搭載、高品質カラーディレイレイ
  • 大容量ストレージ (64 GB)
  • リアルタイムフィルタリング
  • 動画記録、 GPS 機能
  • ICP®、AC、DCカップリングをチャンネルごとに切替え可能
更なる情報 少なく表示く
  • ポータブル音震動測定分析
  • 分析機能搭載、超コンパクトバイノーラル録音再生システム  (14.3 cm、485 g)
  • 音圧レベル測定と心理音響分析も可能
  • バッテリー寿命 最大6 時間
  • 静電容量タッチスクリーン搭載、高品質カラーディレイレイ
  • 大容量ストレージ (64 GB)
  • リアルタイムフィルタリング
  • 動画記録、 GPS 機能
  • ICP®、AC、DCカップリングをチャンネルごとに切替え可能


アプリケーション

  • バイノーラル、多チャンネル音振動収録
  • モバイル音振動分析
  • 心理音響分析
  • 風力発電や飛行機騒音等の環境測定技術
  • サウンドスケープ研究
  • トラブルシューティング
  • サウンドエンジニアリング
  • 品質管理
  • NVH、実車テスト等

フィーチャー

  • 小型で持ち運び簡単
  • 校正可能 BHS II ヘッドセットと対でどこでもバイノーラル録音再生可能
  • スタンドアローンモード
  • リアルタイム分析
  • オンラインフィルター
  • 音圧レベル測定
  • ラウドネス・シャープネス測定
  • 人間工学デザイン
  • 優れた使い勝手
  • 静電容量タッチ画面
  • シンプル操作
  • 動画や静止画による測定結果のドキュメント化
  • 内蔵GPS により録音の時間と場所の特定や経路の地図表示が可能
  • RPM、速度等のパルス入力
  • USB アダプターを介したCAN FDサポート

拡張

SQobold パッケージ SQP 01 FFT オンライン分析

  • ラウドネス時間特性/ シャープネス時間特性/ スペシフィックラウドネス– FFT オクターブ / 1/3オクターブ/ 時刻歴信号/ レベル時間特性
  • リアルタイムフィルター: バンドストップ/ バンドパス/ パラレルバンドパス

SQobold パッケージ SQP 02 アドバンストレベルメーター

  • ラウドネス (DIN 45631/A1) とシャープネス(DIN 45692)
  • 自由音場/ 拡散音場
  • オクターブスペクトル/ 1/3オクターブスペクトル/ Tactmax メソッド等
  • パーセンタイル

SQobold パッケージ SQP 03 動画サポート

  • MJPEG 形式対応ビデオカメラ用USB ポート
  • デュアルチャンネルオーディオトラックを伴うAVI 作成
  • オーディオと同期した動画再生
